Name
FPRISM_
Syntax
FPRISM_ material_decke, material_boden, material_seite, material_neigung,
n, höhe, winkel, neigungshöhe,
x1, y1, status1, ... xn, yn, statusn
n, höhe, winkel, neigungshöhe,
x1, y1, status1, ... xn, yn, statusn
Wertebereichematerial_decke, material_boden, material_seite, material_neigung, Typ integer (Materialindex) oder string (Materialname)
n ≥ 3, Typ integer
höhe, Typ real
0 ≤ neigungshöhe < h, Typ real
0 ≤ winkel < 90, Typ real
xi, Typ real
yi, Typ real
statusi, Typ integer
n ≥ 3, Typ integer
höhe, Typ real
0 ≤ neigungshöhe < h, Typ real
0 ≤ winkel < 90, Typ real
xi, Typ real
yi, Typ real
statusi, Typ integer
Statuswertestatusi = -1: Endpunkt eines Polygonzuges oder
statusi = si + vi + ti: Eigenschaft des nächsten Segmentes mit
0 <= si <= 15: Kanten/Seitenflächen unsichtbar/ sichtbar
vi =100 / =200 / =300 / =600 / =700 / =800 / =900 / =1000 / =2000 / =3000 / =4000: Kantenverlauf
ti =0/ =16/ =32: undefiniert/ ist horizontale Kante/ ist vertikale Kante (ab ArchiCAD® 9)
Siehe Kapitel Statuswerte.
statusi = si + vi + ti: Eigenschaft des nächsten Segmentes mit
0 <= si <= 15: Kanten/Seitenflächen unsichtbar/ sichtbar
vi =100 / =200 / =300 / =600 / =700 / =800 / =900 / =1000 / =2000 / =3000 / =4000: Kantenverlauf
ti =0/ =16/ =32: undefiniert/ ist horizontale Kante/ ist vertikale Kante (ab ArchiCAD® 9)
Siehe Kapitel Statuswerte.
ErläuterungFPRISM_ (f=filleted) ist eine Erweiterung des CPRISM_-Befehls. Es lassen sich die oberen Kanten brechen (abschrägen, anfasen) oder abrunden.
Die zusätzlichen Parameter lauten:
material_neigung: Material der Abschrägung oder Rundung

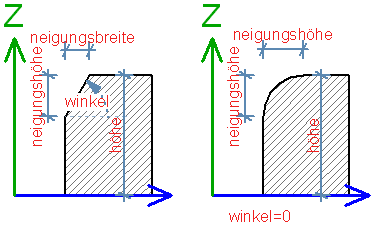

winkel: Winkel der Abschrägung in Grad (°). Wenn winkel= 0 ist, wird statt einer Phase eine Abrundung mit einem Viertelkreisprofil erzeugt. Der Radius beträgt dann neigungshöhe.
neigungshöhe: Höhe der Abschrägung oder -Rundung, wird von der Gesamthöhe höhe heruntergerechnet.
Die Breite der Kante (in Abb.3 die neigungsbreite) ist beim Viertelkreis logischerweise neigungshöhe, bei einer Phase berechnet sie sich aus neigungsbreite=neigungshöhe/TAN(winkel).
Die zusätzlichen Parameter lauten:
material_neigung: Material der Abschrägung oder Rundung
winkel: Winkel der Abschrägung in Grad (°). Wenn winkel= 0 ist, wird statt einer Phase eine Abrundung mit einem Viertelkreisprofil erzeugt. Der Radius beträgt dann neigungshöhe.
neigungshöhe: Höhe der Abschrägung oder -Rundung, wird von der Gesamthöhe höhe heruntergerechnet.
Die Breite der Kante (in Abb.3 die neigungsbreite) ist beim Viertelkreis logischerweise neigungshöhe, bei einer Phase berechnet sie sich aus neigungsbreite=neigungshöhe/TAN(winkel).
BeispielDas Prisma aus Abb.1 und 2.:
FPRISM_ mat1, mat2, mat3, mat4,
5, hoehe,winkel,neigungshoehe,
0.09018407444346, 0.1300486114107, 15,
0.1496727606566, 0.0666970940918, 15,
0.2479013117735, 0.1327473267394, 79,
0.2075295173439, 0.1742262714591, 900,
0.176373659764, 0.2230084114181, 3079
FPRISM_ mat1, mat2, mat3, mat4,
5, hoehe,winkel,neigungshoehe,
0.09018407444346, 0.1300486114107, 15,
0.1496727606566, 0.0666970940918, 15,
0.2479013117735, 0.1327473267394, 79,
0.2075295173439, 0.1742262714591, 900,
0.176373659764, 0.2230084114181, 3079
AttributePEN, MATERIAL, RESOL/TOLER/RADIUS, SHADOW, MODEL
Tipps und TricksDer Befehl definiert die Abschrägung aus der Höhe (neigungshöhe) und dem Neigungswinkel (winkel). Die Breite der Phase in der Aufsicht auf das Prisma ergibt sich aus:
breite = neigungshöhe / TAN(winkel)
Ist die Breite bekannt und soll ein passender FPRISM-Befehl erzeugt werden errechnet sich dies aus:
neigungshöhe = breite * TAN(winkel)
oder
winkel =ATN( neigungshöhe / breite )
breite = neigungshöhe / TAN(winkel)
Ist die Breite bekannt und soll ein passender FPRISM-Befehl erzeugt werden errechnet sich dies aus:
neigungshöhe = breite * TAN(winkel)
oder
winkel =ATN( neigungshöhe / breite )
LinksArchiTalk: (EN)
Winkelbeschränkung
Fehlende Kontourlinien
Winkelbeschränkung
Fehlende Kontourlinien
Kontext3D-Skript
ArchiCADab 6.0
