Name
RADIUS
Syntax
RADIUS r_min, r_max
Wertebereicher_min > 0, Typ real
r_max > r_min, Typ real
r_max > r_min, Typ real

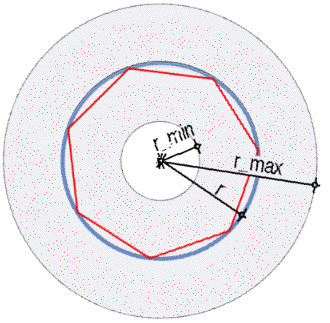

ErläuterungLegt wie der RESOL-Befehl die Segmentierung von Kreisbögen fest, jedoch unter Berücksichtigung der Krümmung durch den Radius r. Die Segmentierung erfolgt in 3 Zonen:
r < r_min: 6 Segmente
r_min < r < r_max: n Segmente
r_max < r: 36 Segmente
Die Anzahl der n Segmente in der Übergangszone errechnet sich linear interpoliert aus:
n= 6+30*(r-r_min)/(r_max-r_min)
Die Einstellung gilt für alle danach folgenden Körper und Oberflächen, bis zum nächsten RESOL/RADIUS/TOLER-Befehl oder dem Skriptende. Vorherige Befehle oder globale Einstellungen zur Auflösung von Krümmungen (Zauberstabeinstellungen) werden mit dem Befehl außer Kraft gesetzt.
r < r_min: 6 Segmente
r_min < r < r_max: n Segmente
r_max < r: 36 Segmente
Die Anzahl der n Segmente in der Übergangszone errechnet sich linear interpoliert aus:
n= 6+30*(r-r_min)/(r_max-r_min)
Die Einstellung gilt für alle danach folgenden Körper und Oberflächen, bis zum nächsten RESOL/RADIUS/TOLER-Befehl oder dem Skriptende. Vorherige Befehle oder globale Einstellungen zur Auflösung von Krümmungen (Zauberstabeinstellungen) werden mit dem Befehl außer Kraft gesetzt.
Beispiela=0.5
h=1
RADIUS 0.75,1.5
CYLIND h,a
ADDX a*2.5
RADIUS 0.4,0.9
CYLIND h,a
ADDX a*2.5
RADIUS 0.25,0.75
CYLIND h,a
ADDX a*2.5
RADIUS 0.25,0.5
CYLIND h,a
h=1
RADIUS 0.75,1.5
CYLIND h,a
ADDX a*2.5
RADIUS 0.4,0.9
CYLIND h,a
ADDX a*2.5
RADIUS 0.25,0.75
CYLIND h,a
ADDX a*2.5
RADIUS 0.25,0.5
CYLIND h,a
Beispiel ErläuterungArchiCAD® kennt im 3D-Modell keine "echten" Krümmungen. Zur dreidimensionalen Darstellung werden alle per Definition nichtplanaren Oberflächen mit Polygonen (Dreiecke/Rechtecke) angenähert. Um die Genauigkeit und damit die resultierende Datenmenge zu beschränken, gibt es in GDL 3 Befehle (RESOL/RADIUS/TOLER), mit denen die Zerlegung in Teilflächen festgelegt werden kann.
