Syntax
GLOB_ELEVATION


Aufklappen Wertebereiche
Typ real

Aufklappen Erläuterung

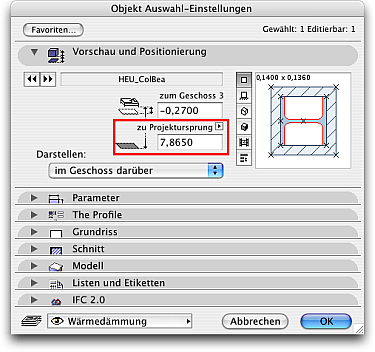

Z-Koordinate des Elementes im Bezug auf das Einsetzgeschoss des Objektes. Bei Türen, Fenstern und Wandenden in Bezug zur nominalen Wandunterkante, also die Schwellen-/Brüstungshöhe.

Aufklappen Parametertyp
Globaler Parameter/ READ

Aufklappen Besonderheiten

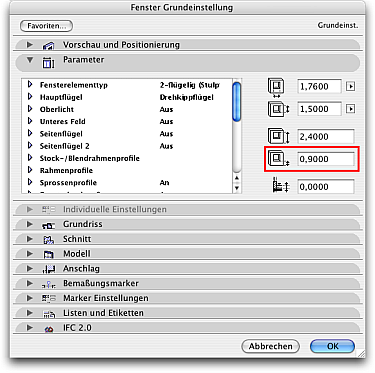

Die Brüstungshöhe bei Fenstern bemißt sich aus der nominalen Höhe abzgl. des Bodenaufbaus, der im Fensterdialog eingestellt werden kann. dass dieser reduzierte Wert auch übernommen wird, muß der Marker des Fensters aktiviert sein, sonst wird in GLOB ELEVATION die Fußbodenhöhe (WIDO_SUBFL_THICKNESS) nicht abgezogen.

ArchiCADwiki: GLOB_ELEVATION (EN)

Aufklappen ArchiCAD
ab 5.0
