Syntax
ROOM_AREA
Wertebereiche0 <= ROOM_AREA, Typ real

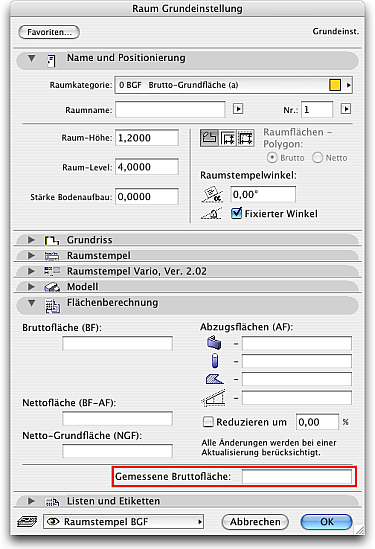

ErläuterungBruttoraumfläche, nach Polygonverlauf gemessen. ("Gemessene Bruttofläche", bis ArchiCAD®7: "Gemessene Raumfläche").
Der Polygonverlauf und die berücksichtigten Raumbegrenzungen richten sich nach der im Einstellungsdialog gewählten Ermittlungsmethode.
1. Manuell graphisch definierte Polygonallinie:
Der Polygonzug entspricht dem Verlauf der gesetzten Eckpunkte. Dabei festgelegte Aussparungen aus der Fläche werden abgezogen. In der Fläche liegende Bauteile (Stützen/Wände/Linien), die die Eigenschaft "raumflächenbegrenzend" oder "raumflächenreduzierend" haben, werden ebenso ignoriert wie die Flächen von angrenzenden Wandnieschen, die nach den aktuellen Festlegungen in den Grundeinstellungen hinzugerechnet werden müssen.
2. Verlauf der Wandinnenseite:
Der Polygonzug entspricht dem geschlossenen Verlauf der Wandinnenseiten und/ oder der 2D-Linien die den Platzierungspunkt umgeben. In der Fläche liegende Bauteile (Stützen/Wände/Linien), die die Eigenschaft "raumflächenbegrenzend" haben, werden abgezogen. Bauteile mit der Eigenschaft "raumflächenreduzierend" werden übermessen. Angrenzende Wandnieschen, die nach den aktuellen Festlegungen in den Grundeinstellungen hinzugerechnet werden müssen werden der ROOM_AREA hinzuaddiert.
3. Verlauf der Referenzlinie der umgebenden Wände.
Der Polygonzug entspricht dem geschlossenen Verlauf der Wandkonstruktionslinien (Referenzlinie) und/ oder der 2D-Linien die den Platzierungspunkt umgeben. In der Fläche liegende Bauteile (Stützen/Wände), die die Eigenschaft "raumflächenbegrenzend" oder "raumflächenreduzierend" haben, werden übermessen. 2D-Linien mit der Eigenschaft "raumflächenbegrenzend" hingegen werden abgezogen. In den Umgebungswänden enthaltene Wandnieschen, die nach den aktuellen Festlegungen in den Grundeinstellungen hinzugerechnet werden müssten, werden ignoriert.
Der Polygonverlauf und die berücksichtigten Raumbegrenzungen richten sich nach der im Einstellungsdialog gewählten Ermittlungsmethode.
1. Manuell graphisch definierte Polygonallinie:
Der Polygonzug entspricht dem Verlauf der gesetzten Eckpunkte. Dabei festgelegte Aussparungen aus der Fläche werden abgezogen. In der Fläche liegende Bauteile (Stützen/Wände/Linien), die die Eigenschaft "raumflächenbegrenzend" oder "raumflächenreduzierend" haben, werden ebenso ignoriert wie die Flächen von angrenzenden Wandnieschen, die nach den aktuellen Festlegungen in den Grundeinstellungen hinzugerechnet werden müssen.
2. Verlauf der Wandinnenseite:
Der Polygonzug entspricht dem geschlossenen Verlauf der Wandinnenseiten und/ oder der 2D-Linien die den Platzierungspunkt umgeben. In der Fläche liegende Bauteile (Stützen/Wände/Linien), die die Eigenschaft "raumflächenbegrenzend" haben, werden abgezogen. Bauteile mit der Eigenschaft "raumflächenreduzierend" werden übermessen. Angrenzende Wandnieschen, die nach den aktuellen Festlegungen in den Grundeinstellungen hinzugerechnet werden müssen werden der ROOM_AREA hinzuaddiert.
3. Verlauf der Referenzlinie der umgebenden Wände.
Der Polygonzug entspricht dem geschlossenen Verlauf der Wandkonstruktionslinien (Referenzlinie) und/ oder der 2D-Linien die den Platzierungspunkt umgeben. In der Fläche liegende Bauteile (Stützen/Wände), die die Eigenschaft "raumflächenbegrenzend" oder "raumflächenreduzierend" haben, werden übermessen. 2D-Linien mit der Eigenschaft "raumflächenbegrenzend" hingegen werden abgezogen. In den Umgebungswänden enthaltene Wandnieschen, die nach den aktuellen Festlegungen in den Grundeinstellungen hinzugerechnet werden müssten, werden ignoriert.
ParametertypOptionaler Objektparameter/ READ
BesonderheitenFlächen unter Wandenden, die mit dem Wandendenwerkzeug erzeugt wurden, werden genauso wie alle anderen Flächen aus GDL-erzeugten Objekten (Wandaccessoires u.a.) nicht abgezogen.
Bei der manuellen "Aktualisierung der Raumstempelflächen" werden auch alle anderen raumspezifischen Werte wie Volumen, Längen, Flächen etc. automatisch nachgeführt.
Bei der manuellen "Aktualisierung der Raumstempelflächen" werden auch alle anderen raumspezifischen Werte wie Volumen, Längen, Flächen etc. automatisch nachgeführt.
LinksArchiCADwiki: ROOM_AREA (EN)
KontextRaumstempel, Listen
ArchiCADab 4.5
