Syntax
GLOB_NORTH_DIR


Aufklappen Wertebereiche
0 <= GLOB_NORTH_DIR <= 360, Typ real

Aufklappen Erläuterung

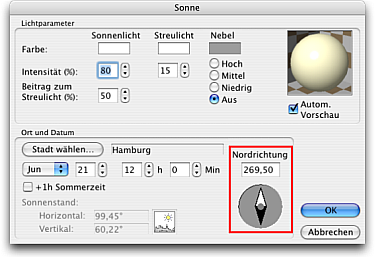

Projekt Nordrichtung, die unter 3D> Standort und Projektionsart> Sonne (bis ArchiCAD® 9) bzw. Ansicht> 3D-Darstellungsart> Standort und Projektionsart> Sonne (ab ArchiCAD® 10) eingestellt ist. Der Winkel ist bezogen auf die horizontale X-Achse. Eine Neigung des Rasters auf dem Bildschirm hat keine Auswirkung.

Aufklappen Parametertyp
Globaler Parameter/ READ

Aufklappen Beispiel Erläuterung
! Objekttransformation zurücksetzen
MUL2 1, 1-2*SYMB_MIRRORED
ROT2 -SYMB_ROTANGLE + 180*SYMB_MIRRORED

! Ausgabe des Nordpfeils
ROT2 GLOB_NORTH_DIR
CIRCLE2 0,0,a/2
LINE2 0,0,a/2,0

DEL 3

Erzeugt einen automatisch auf Projekt-Nord gerichteten Nordpfeil.

ArchiCADwiki: GLOB_NORTH_DIR (EN)

Aufklappen ArchiCAD
ab 5.0
