Syntax
SYMB_FBGD_PEN


Aufklappen Wertebereiche
-1 <= SYMB_FBGD_PEN <= 255, Stift, Typ integer

Aufklappen Erläuterung

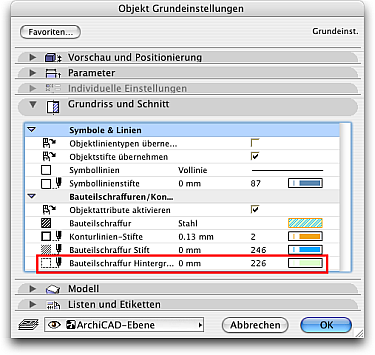

In den Objekteinstellungen (Schnitt) gewählter Hintergrundstift für die Schnittflächenschraffur der durch Schnittlinien geschnittene Elemente.

Aufklappen Parametertyp
Globaler Parameter/ READ

Aufklappen Besonderheiten
Die automatische Verwendung des Stiftes ist nur im Fenster Schnitte/Ansichten wirksam. Der Parameter ist aber auch in 2D-Skripten abrufbar. Die Schnittflächenattribute können auch im Objekt mit dem Befehl SECT_FILL oder SECT_ATTRS festgelegt werden. SYMB_FBGD_PEN ist danach dann nicht mehr wirksam.

ArchiCADwiki: SYMB_FBGD_PEN (EN)

Aufklappen Kontext
3D-Skript

Aufklappen ArchiCAD
ab 6.0
