Syntax
SYMB_FILL


Aufklappen Wertebereiche
0 < SYMB_FILL, Schraffurindex, Typ integer

Aufklappen Erläuterung

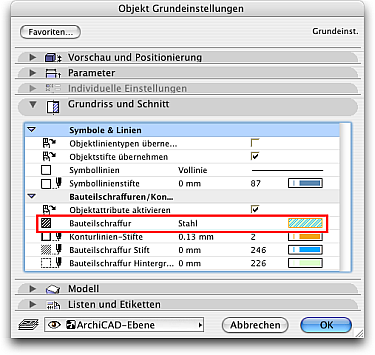

Index der in den Objekteinstellungen (Schnitt) gewählten Schnittflächenschraffur für durch Schnittlinien geschnittene Elemente.

Aufklappen Parametertyp
Globaler Parameter/ READ

Aufklappen Besonderheiten
Die automatische Verwendung der Schraffur ist nur im Fenster Schnitte/Ansichten wirksam. Der Parameter ist aber auch in 2D-Skripten abrufbar. Die Schnittflächenschraffur kann auch im Objekt mit dem Befehl SECT_FILL oder SECT_ATTRS festgelegt werden. SYMB_FILL ist danach dann nicht mehr wirksam.

Der Klartextname der Schraffur kann mit REQUEST("NAME_OF_FILL"...) abgefragt werden.

ArchiCADwiki: SYMB_FILL (EN)

Aufklappen Kontext
3D-Skript

Aufklappen ArchiCAD
ab 6.0
