Syntax
SYMB_ROTANGLE
Wertebereiche0 <= SYMB_ROTANGLE <= 360, Typ real.
SYMB_ROTANGLE=0 oder =180, Bei Türen, Fenstern und Wandenden, Typ numerisch
(Negative Werte aus dem Einstelldialog werden in diesen Wertebereich umgewandelt.)
SYMB_ROTANGLE=0 oder =180, Bei Türen, Fenstern und Wandenden, Typ numerisch
(Negative Werte aus dem Einstelldialog werden in diesen Wertebereich umgewandelt.)

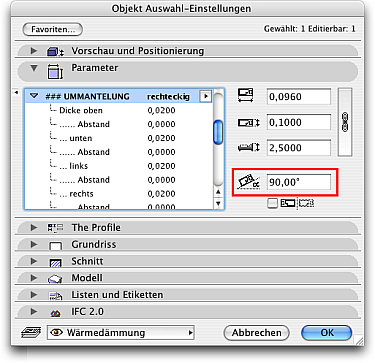

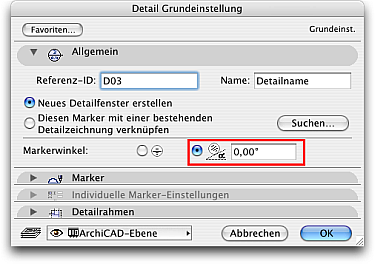

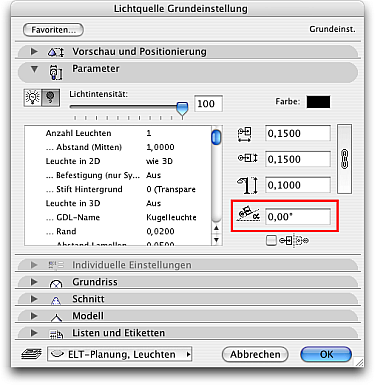

ErläuterungDrehwinkel des Objektes um seinen Objektursprung. Der Winkel ist auf die X-Achse bezogen. Der Wert ist das Ergebnis einer graphischen Drehung oder einer Winkelangabe im Einstellungsdialog des Objektes. Etiketten haben einen eigenen globalen Parameter (LABEL_ROTANGLE), der den Drehwinkel angibt.
ParametertypGlobaler Parameter/ READ
BesonderheitenFür Fenster gibt es nur 2 Zustände der Drehung 0° und 180°. Öffnet man ein Fenster zur Bearbeitung, liegt der Objektnullpunkt an der Oberseite der Wand. Das entspricht 0° und der Standard-Einsetzposition eines Fensters. Wird das Fenster gedreht (180°) eingesetzt, liegt der Nullpunkt an der Unterseite der Wand.
Auf Orientierung und Aufbaurichtung eines Fensters haben außerdem noch SYMB_MIRRORED und WIDO_REVEAL_SIDE Auswirkung.
Auf Orientierung und Aufbaurichtung eines Fensters haben außerdem noch SYMB_MIRRORED und WIDO_REVEAL_SIDE Auswirkung.
LinksArchiCADwiki: SYMB_ROTANGLE (EN)
Kontext2D-Skript, 3D-Skript
